Чертежи в РГАВМФ, имеющие отношение к бригу Ящерица:
пометьте галочкой нужные чертежи
Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Общий чертеж. (Констр. Амосов)
Заголовок чертежа: Чертеж Брика для Каспийского моря
Дата: 1804 г.
Размер чертежа: 114,6 х 35,2 см.
Масштаб 1:48
Примечание: Надписи на чертеже: «Каранад полагается иметь 24-фунтовых числом 8». «Оный бриг (заложен) 1806 года сентября 20-го. На воду спущен маю 11-го 1807 г.». Чертеж утвержден Чичаговым. На обороте карандашом: «Ящерица, Змея». Однако в Описи РГАВМФ чертеж находится в разделе -Бриги без названия-
Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Общий чертеж. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж Брика для Каспийского моря
Дата: 1804 г.
Размер чертежа: 88,5 х 37,3 см.
Масштаб 1:48
Примечание: Копия чертежа 2816
Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Общий чертеж. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж Брика для Каспийского моря. С подлинной копии копия.
Дата: 1804 г.
Размер чертежа: 110,3 х 37,9 см.
Масштаб 1:48
Примечание: Копия чертежа 2816. Здесь имеется запись: «По сему чертежу построены 1808 г. и спущены на воду мая 20 дня два брига №3 и №4»
Название Дела (чертежа) в Описи: 8-пушечный бриг. Чертеж внутреннего расположения. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж внутреннего расположения Брика для Каспийского моря
Дата: б/д
Размер чертежа: 67,6 х 30,5 см.
Масштаб 1:48
Примечание: Это, скорее, чертеж верхней палубы.
Название Дела (чертежа) в Описи: 8-пушечный бриг. Чертеж внутреннего расположения. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж внутреннего расположения Брика для Каспийского моря. С подлинной копии копия.
Дата: б/д
Размер чертежа: 56,3 х 33,3 см.
Масштаб 1:48
Примечание: Копия чертежа 2819.
Название Дела (чертежа) в Описи: 8-пушечный бриг. Чертеж внутреннего расположения. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж внутреннего расположения Брика для Каспийского моря. С подлинной копии копия.
Дата: б/д
Размер чертежа: 55,5 х 34 см.
Масштаб 1:48
Примечание: Копия чертежа 2819.
Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Чертеж рангоута и парусов. (Констр. Амосов)
Заголовок чертежа: Чертеж вооружению Брика для Каспийского моря
Дата: б/д
Размер чертежа: 54,9 х 43,7 см.
Масштаб 1:96
Примечание: Надпись на обороте карандашом: «Ящерица». Размерения элементов рангоута на чертеже не расписаны. В Описи РГАВМФ чертеж находится в разделе -Бриги без названия-
Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Чертеж рангоута и парусов. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж вооружению Брика для Каспийского моря. С подлинной копии копия.
Дата: б/д
Размер чертежа: 55,2 х 39,7 см.
Масштаб 1:96
Примечание: Копия чертежа 2823.Надпись на обороте карандашом: «Змея». Размерения элементов рангоута на чертеже не расписаны. В Описи РГАВМФ чертеж находится в разделе -Бриги без названия-
Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Чертеж рангоута и парусов. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж вооружению Брика для Каспийского моря. С подлинной копии копия.
Дата: б/д
Размер чертежа: 53,2 х 40,7 см.
Масштаб 1:96
Примечание: Копия чертежа 2823.Надпись на обороте карандашом: «Ящерица». Размерения элементов рангоута на чертеже не расписаны. В Описи РГАВМФ чертеж находится в разделе -Бриги без названия-
Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Чертеж рангоута и парусов. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж вооружению Брика для Каспийского моря. С подлинной копии копия.
Дата: б/д
Размер чертежа: 55,1 х 40 см.
Масштаб 1:96
Примечание: Копия чертежа 2823.Надпись на обороте карандашом: «Ящерица, Змея». Размерения элементов рангоута на чертеже не расписаны. В Описи РГАВМФ чертеж находится в разделе -Бриги без названия-

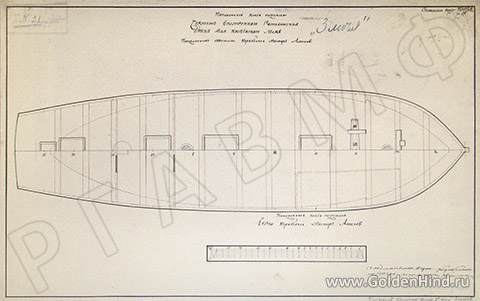

Название Дела (чертежа) в Описи: Бриг. Чертеж внутреннего расположения. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж внутреннему расположению Брика для Каспийского моря. С подлинной копии копия
Дата: б/д
Размер чертежа: 54.6 х 34,2 см.
Масштаб 1:48
Примечание: Копия чертежа 2819. Надпись карандашом: «Змея» (Змеъя). В Описи РГАВМФ чертеж находится в разделе -Бриги без названия- но похоже, что этот чертеж относится к Ящерице и Змее (?)
