Чертежи в РГАВМФ, имеющие отношение к бригу (Без названия):
пометьте галочкой нужные чертежи

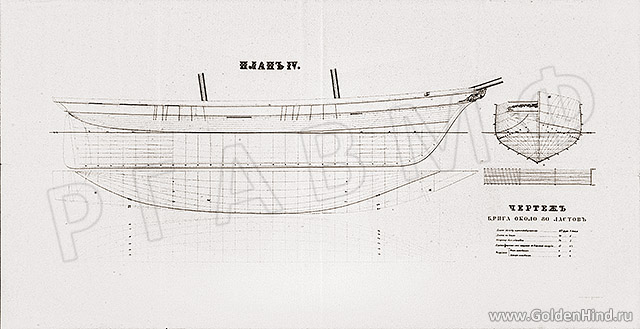

Название Дела (чертежа) в Описи: Бриг. (102ф 6д — 24ф 3д — 13ф 6,5д). Общий чертеж.
Заголовок чертежа: План VI. Чертеж брига около 80 ластов
Дата: б/д
Размер чертежа: 102,2 х 52,5 см.
Масштаб 1:54

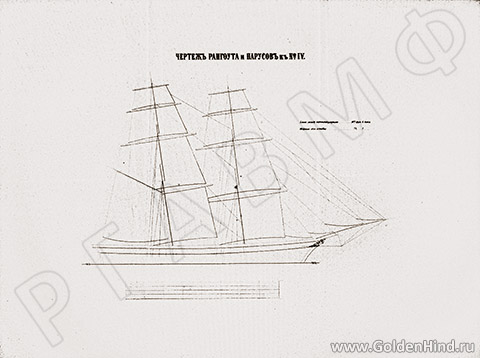

Примечание: Парусное вооружение этого брига — см. черт. № 2833
Название Дела (чертежа) в Описи: Бриг. (102ф 6д — 24ф 3д — 13ф 6,5д). Чертеж вооружения.
Заголовок чертежа: Чертеж рангоута и парусов к № VI
Дата: б/д
Размер чертежа: 69,9 х 52,2 см.
Масштаб 1:110
Примечание: Теория этого брига — см. черт. № 2832
Название Дела (чертежа) в Описи: Бриг. (96ф 8д — 29ф 8д — 12ф 3д). Чертеж рангоута. (Констр. Амосов)
Заголовок чертежа: Чертеж вооружения Брика №2
Дата: 1805 г.
Размер чертежа: 67 х 48,3 см.
Масштаб 1:96
Примечание: 12 пушечных портов на борт. Размерения элементов рангоута на чертеже не расписаны.

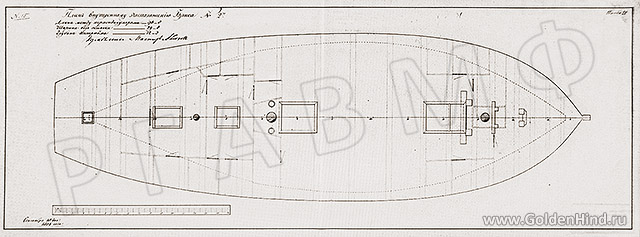

Название Дела (чертежа) в Описи: Бриг. Чертеж внутреннего расположения. (Констр. Амосов)
Заголовок чертежа: План внутреннему расположению Брика №2
Дата: 1805 г.
Размер чертежа: 75 х 27,8 см.
Масштаб 1:48
Название Дела (чертежа) в Описи: Бриг. Чертеж внутреннего расположения. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж внутреннему расположению Брика для Каспийского моря. С подлинной копии копия
Дата: б/д
Размер чертежа: 54.6 х 34,2 см.
Масштаб 1:48
Примечание: Копия чертежа 2819. Надпись карандашом: «Змея» (Змеъя). В Описи РГАВМФ чертеж находится в разделе -Бриги без названия- но похоже, что этот чертеж относится к Ящерице и Змее (?)

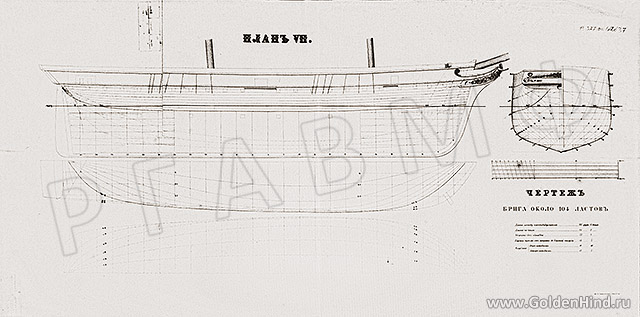

Название Дела (чертежа) в Описи: Бриг. (93ф 6д — 23ф 8д — 15ф 3д). Общий чертеж.
Заголовок чертежа: План VII. Чертеж брига около 104 ластов
Дата: б/д
Размер чертежа: 98,4 х 48,8 см.
Масштаб 1:48
Примечание: Парусное вооружение этого брига — см. черт. № 2838

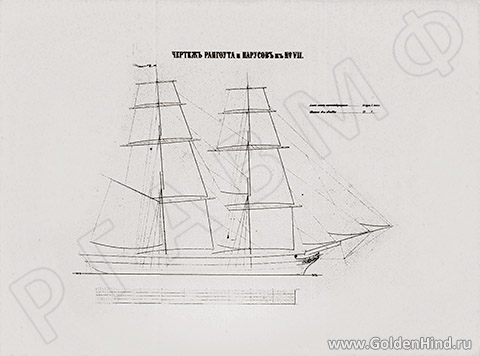

Название Дела (чертежа) в Описи: Бриг. (93ф 6д — 23ф 8д — 15ф 3д). Чертеж вооружения.
Заголовок чертежа: Чертеж рангоута и парусов к № VII
Дата: б/д
Размер чертежа: 69,4 х 51,4 см.
Масштаб 1:96
Примечание: Теория этого брига — см. черт. № 2837
Название Дела (чертежа) в Описи: Бриг. (80ф — 24ф). Общий чертеж.
Заголовок чертежа: -
Дата: б/д
Размер чертежа: 87,9 х 28,8 см.
Масштаб 1:48
Примечание: Надписей на чертеже нет. Карандашом: «Дл 80, Ш 24». Изображен 3-мачтовый парусник с 6 пушечными портами на борт. На обороте надпись карандашом: «Бриг»

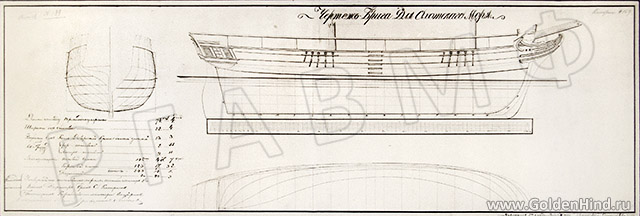

Название Дела (чертежа) в Описи: Бриг. (74ф 4д — 22ф 4д — 13ф 3д). Общий чертеж брига для Охотского моря. Копия. (Констр. Глазырин)
Заголовок чертежа: Чертеж Брига для Охотского моря. Копия
Дата: 1825 г.
Размер чертежа: 98,9 х 33,4 см.
Масштаб 1:48
Примечание: На обороте надпись : «Сей чертеж представлен при рапорте директора кораблестроения от 22.12.1825 г. по которому велено построить в Охотске 2 брига». И карандашом: «Николай и Камчатка». (Скорее — Александр и Камчатка?) Хотя в Описи РГАВМФ чертеж находится в разделе -Бриги без названия-
Название Дела (чертежа) в Описи: Бриг. Чертеж рангоута и парусов.
Заголовок чертежа: Чертеж рангоута и парусов Брига большого размера
Дата: б/д
Размер чертежа: 53,4 х 34,3 см.
Масштаб 1:180
Примечание: Длина брига (между перпендикулярами) около 110 футов.
Название Дела (чертежа) в Описи: Бриг. План аптеки.
Заголовок чертежа: План аптеки для брига
Дата: б/д
Размер чертежа: 88,2 х 58,9 см.
Масштаб н/д
Название Дела (чертежа) в Описи: Бриг. Рисунок аптечных банок.
Заголовок чертежа: Аптечные банки в настоящую величину
Дата: б/д
Размер чертежа: 89 х 59,2 см.
Масштаб н/д
