Чертежи в РГАВМФ, имеющие отношение к бригу (Без названия):

пометьте галочкой нужные чертежи

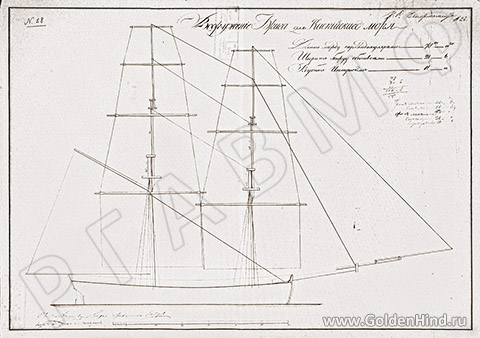

Название Дела (чертежа) в Описи: 12-пушечный бриг. (78ф — 21ф 6д — 11ф). Чертеж рангоута и парусов. Копия. (Констр. Углов)
Заголовок чертежа: Вооружение Брика для Каспийского моря
Дата: б/д
Размер чертежа: 67,8 х 47,8 см.
Масштаб 1:72
Примечание: Копия чертежа 2809

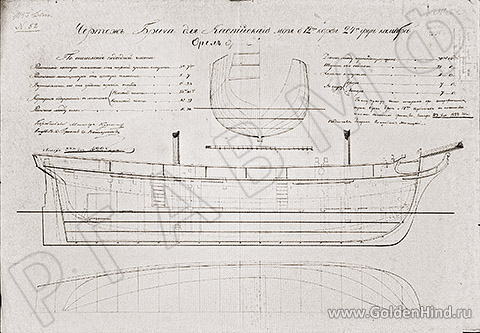

Название Дела (чертежа) в Описи: 12-пушечный бриг. (78ф — 21ф 6д — 11ф). Общий чертеж. (Констр. Курепанов)
Заголовок чертежа: Чертеж Брига для Каспийского моря о 12 корон. 24-фунт. калибра
Дата: 1822 г.
Размер чертежа: 67,3 х 46.7 см.
Масштаб 1:48
Примечание: На чертеже запись от 23.01.1823 г: «По сему чертежу велено построить при Астраханском порте один Бриг в наполнение штатом Каспийской флотилии». На обороте карандашом: «Орел». В Описи РГАВМФ чертеж находится в разделе -Бриги без названия-

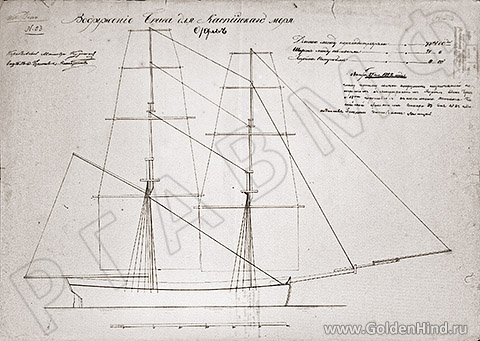

Название Дела (чертежа) в Описи: 12-пушечный бриг. (78ф — 21ф 6д — 11ф). Чертеж рангоута и парусов. (Констр. Курепанов)
Заголовок чертежа: Вооружение Брига для Каспийского моря.
Дата: 1822 г.
Размер чертежа: 68,4 х 48,6 см.
Масштаб 1:72
Примечание: Дописано: «Орел» и запись: «По сему чертежу велено вооружить назначенный построить при Астраханском порте один Бриг в наполнение штата Каспийской флотилии». В Описи РГАВМФ чертеж находится в разделе -Бриги без названия-

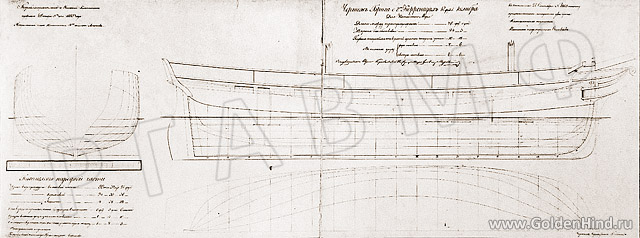

Название Дела (чертежа) в Описи: 10-пушечный бриг. Чертеж продольного разреза. (Констр. Амосов)
Заголовок чертежа: Чертеж 10-пушечного Брига
Дата: б/д
Размер чертежа: 74,5 х 24,5 см.
Масштаб 1:48
Примечание: На чертеже — 7 пушечных портов на борт.

Название Дела (чертежа) в Описи: 8-пушечный бриг. (76ф — 24ф 3д — 10ф 10д). Общий чертеж. Копия. (Констр. Бебихов)
Заголовок чертежа: Чертеж Брига о 8 корронадах 18-фунтового калибра для Каспийского моря
Дата: 1835 г.
Размер чертежа: 116.6 х 43.3 см.
Масштаб 1:30
Примечание: На чертеже запись: «К отношению 28 сентября № 1633 по коему предполагается построить 2 брига.» и карандашом: «Чертеж сей одобрен». В Описи РГАВМФ чертеж находится в разделе -Бриги без названия- однако совпадает с характеристиками бригов Мангишлак и Ардон.

Название Дела (чертежа) в Описи: 8-пушечный бриг. (76ф — 24ф 3д — 10ф 10д). Общий чертеж. Копия. (Констр. Попов)
Заголовок чертежа: Чертеж Брига о 8 корронадах 18-фунтового калибра для Каспийского моря
Дата: 1819 г.
Размер чертежа: 97 х 60,9 см.
Масштаб 1:30
Примечание: На обороте надпись карандашом: «Мангишлпак и Ардон».На чертеже надпись: «Утвержден М. Детраверсе. Сентября 6 дня 1819 г.»

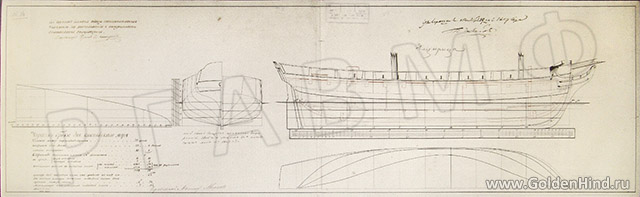

Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Общий чертеж. (Констр. Амосов)
Заголовок чертежа: Чертеж Брика для Каспийского моря
Дата: 1804 г.
Размер чертежа: 114,6 х 35,2 см.
Масштаб 1:48
Примечание: Надписи на чертеже: «Каранад полагается иметь 24-фунтовых числом 8». «Оный бриг (заложен) 1806 года сентября 20-го. На воду спущен маю 11-го 1807 г.». Чертеж утвержден Чичаговым. На обороте карандашом: «Ящерица, Змея». Однако в Описи РГАВМФ чертеж находится в разделе -Бриги без названия-
Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Общий чертеж. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж Брика для Каспийского моря
Дата: 1804 г.
Размер чертежа: 88,5 х 37,3 см.
Масштаб 1:48
Примечание: Копия чертежа 2816
Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Общий чертеж. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж Брика для Каспийского моря. С подлинной копии копия.
Дата: 1804 г.
Размер чертежа: 110,3 х 37,9 см.
Масштаб 1:48
Примечание: Копия чертежа 2816. Здесь имеется запись: «По сему чертежу построены 1808 г. и спущены на воду мая 20 дня два брига №3 и №4»

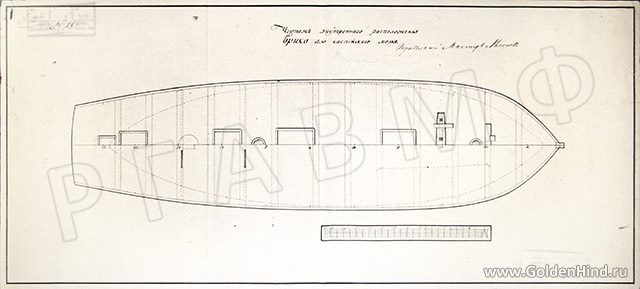

Название Дела (чертежа) в Описи: 8-пушечный бриг. Чертеж внутреннего расположения. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж внутреннего расположения Брика для Каспийского моря
Дата: б/д
Размер чертежа: 67,6 х 30,5 см.
Масштаб 1:48
Примечание: Это, скорее, чертеж верхней палубы.

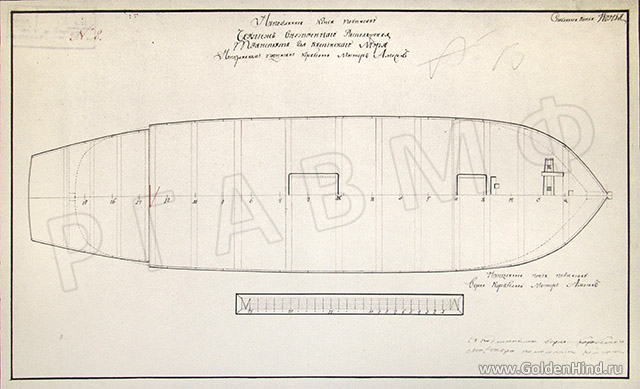

Название Дела (чертежа) в Описи: 8-пушечный бриг. Чертеж внутреннего расположения. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж внутреннего расположения транспорта для Каспийского моря. С подлинной копии копия.
Дата: б/д
Размер чертежа: 52,2 х 31,7 см.
Масштаб 1:48

Название Дела (чертежа) в Описи: 8-пушечный бриг. Чертеж внутреннего расположения. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж внутреннего расположения Брика для Каспийского моря. С подлинной копии копия.
Дата: б/д
Размер чертежа: 56,3 х 33,3 см.
Масштаб 1:48
Примечание: Копия чертежа 2819.
Название Дела (чертежа) в Описи: 8-пушечный бриг. Чертеж внутреннего расположения. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж внутреннего расположения Брика для Каспийского моря. С подлинной копии копия.
Дата: б/д
Размер чертежа: 55,5 х 34 см.
Масштаб 1:48
Примечание: Копия чертежа 2819.

Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Чертеж рангоута и парусов. (Констр. Амосов)
Заголовок чертежа: Чертеж вооружению Брика для Каспийского моря
Дата: б/д
Размер чертежа: 54,9 х 43,7 см.
Масштаб 1:96
Примечание: Надпись на обороте карандашом: «Ящерица». Размерения элементов рангоута на чертеже не расписаны. В Описи РГАВМФ чертеж находится в разделе -Бриги без названия-

Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Чертеж рангоута и парусов. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж вооружению Брика для Каспийского моря. С подлинной копии копия.
Дата: б/д
Размер чертежа: 55,2 х 39,7 см.
Масштаб 1:96
Примечание: Копия чертежа 2823.Надпись на обороте карандашом: «Змея». Размерения элементов рангоута на чертеже не расписаны. В Описи РГАВМФ чертеж находится в разделе -Бриги без названия-
Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Чертеж рангоута и парусов. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж вооружению Брика для Каспийского моря. С подлинной копии копия.
Дата: б/д
Размер чертежа: 53,2 х 40,7 см.
Масштаб 1:96
Примечание: Копия чертежа 2823.Надпись на обороте карандашом: «Ящерица». Размерения элементов рангоута на чертеже не расписаны. В Описи РГАВМФ чертеж находится в разделе -Бриги без названия-
Название Дела (чертежа) в Описи: 8-пушечный бриг. (75ф — 21ф 6д — 10ф 1д). Чертеж рангоута и парусов. Копия. (Констр. Амосов)
Заголовок чертежа: Чертеж вооружению Брика для Каспийского моря. С подлинной копии копия.
Дата: б/д
Размер чертежа: 55,1 х 40 см.
Масштаб 1:96
Примечание: Копия чертежа 2823.Надпись на обороте карандашом: «Ящерица, Змея». Размерения элементов рангоута на чертеже не расписаны. В Описи РГАВМФ чертеж находится в разделе -Бриги без названия-

Название Дела (чертежа) в Описи: 4-пушечный бриг. (152ф 4д — 35ф — 17ф 9д). Общий чертеж. (Констр. Чернявский)
Заголовок чертежа: Чертеж броненосного брига с одной башнею для 2-х пушек и 2-мя пушками на палубе
Дата: 1864 г.
Размер чертежа: 133.3 х 50,5 см.
Масштаб 1:48
Примечание: «К журналу Кораблестр. Технич. Комитета за №267»

Название Дела (чертежа) в Описи: Бриг. (115ф — 27ф — 16ф 6д). Общий чертеж.
Заголовок чертежа: План VIII. Чертеж брига около 130 ластов
Дата: б/д
Размер чертежа: 101,7 х 53 см.
Масштаб 1:60
Примечание: Парусное вооружение этого брига — см. черт. № 2831

Название Дела (чертежа) в Описи: Бриг. (115ф — 27ф). Чертеж вооружения.
Заголовок чертежа: Чертеж рангоута и парусов к № VIII
Дата: б/д
Размер чертежа: 69,4 х 52,3 см.
Масштаб 1:120
Примечание: Теория этого брига — см. черт. № 2830
