Чертежи в РГАВМФ, имеющие отношение к бригу Олимп:

(Информация о бриге)

Пометьтепометьте галочкой нужные чертежи

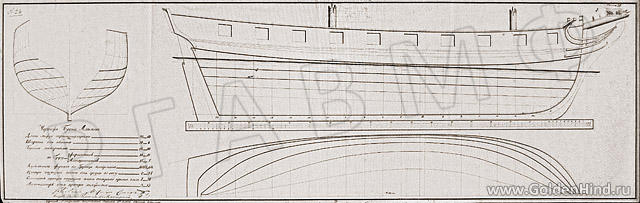

1. Карточка чертежа. Фонд 327, Опись 1, Дело 2731

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2731

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Общий чертеж. (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Чертеж Брика Алимпа

Дата: 1816 г.

Размер чертежа: 102,6 х 32,5 см.

Масштаб 1:48

Примечание: Чертеж подписан корабельным мастером Стоке.

2. Карточка чертежа. Фонд 327, Опись 1, Дело 2732

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2732

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Общий чертеж (на англ. яз.) (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Ritning ofver Briggen Olymp om 20 Kanoner

Дата: б/д

Размер чертежа: 103,6 х 37,5 см.

Масштаб 1:48

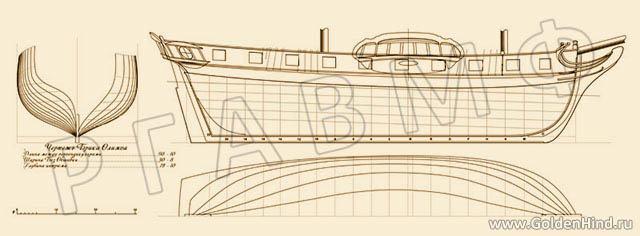

3. Карточка чертежа. Фонд 327, Опись 1, Дело 2733

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2733

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Общий чертеж. Копия. (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Чертеж Брика Олимпа

Дата: 1816 г.

Размер чертежа: 102,6 х 33,1 см.

Масштаб 1:48

Примечание: Чертеж подписан корабельным мастером Зенковым. На чертеже резолюция: «По сему чертежу построить оный брик на Охте. Сентября 28 дня 1816 г. Генерал-интендант Пущин.»

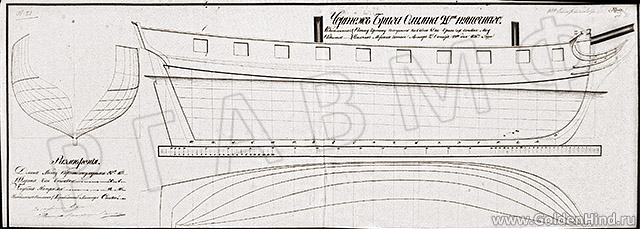

4. Карточка чертежа. Фонд 327, Опись 1, Дело 2734

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2734

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Общий чертеж. Копия. (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Чертеж Брика Олимпа 20-пушечного. Копия

Дата: 1826 г.

Размер чертежа: 93,9 х 33,6 см.

Масштаб 1:48

Примечание: На чертеже надпись: «На подлинном надписи: По сему чертежу построить на Охте 2 брига из соснового леса. Подписал Нач.МШ Моллер 2-й Октября 24 дня 1826.» «На подлинном — корабельный мастер Стоке»

5. Карточка чертежа. Фонд 327, Опись 1, Дело 2735

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Общий чертеж. Копия. (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Чертеж 20-пушечного Брига Олимпа. Копия

Дата: б/д

Размер чертежа: 93,5 х 32,4 см.

Масштаб 1:48

Примечание: На чертеже надпись: «По сему чертежу построить на Охте 2 брига из соснового леса. Подписал Нач.МШ Моллер 2-й Октября 24 дня 1826.» Чертеж подписан корабельным мастером Стоке. На обороте запись: «Поступил в модель камору 28 апреля 1827 г. по указу, данному комиссией, учрежденной для освидетельствования и сдачи музеуму после смерти Глотова.»

6. Карточка чертежа. Фонд 327, Опись 1, Дело 2736

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Общий чертеж. Копия. (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Чертеж Брика Алимпа

Дата: б/д

Размер чертежа: 105,5 х 33,5 см.

Масштаб 1:48

7. Карточка чертежа. Фонд 327, Опись 1, Дело 2737

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2737

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Чертеж внутреннего расположения. (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Чертеж внутреннему расположению Брика Алимпа

Дата: 1816 г.

Размер чертежа: 75 х 24,2 см.

Масштаб 1:48

Примечание: Чертеж подписан корабельным мастером Стоке.

8. Карточка чертежа. Фонд 327, Опись 1, Дело 2738

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Чертеж внутреннего расположения. (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Чертеж внутреннему расположению Брика Олимпа

Дата: б/д

Размер чертежа: 76,6 х 28,3 см.

Масштаб 1:48

Примечание: Чертеж подписан корабельного мастера помощником 12-го класса Пожарским

9. Карточка чертежа. Фонд 327, Опись 1, Дело 2739

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Чертеж внутреннего расположения. Копия. (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Чертеж внутреннему расположению Брика Олимпа

Дата: б/д

Размер чертежа: 75,4 х 25,1 см.

Масштаб 1:48

Примечание: На чертеже надпись: «Верно. Корабельный мастер Стоке»

10. Карточка чертежа. Фонд 327, Опись 1, Дело 2740

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Чертеж продольного разреза (на англ. яз) (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Ritning som utvisar den inre construction of Briggen Olymp. Copie.

Дата: б/д

Размер чертежа: 74,2 х 27,6 см.

Масштаб 1:48

11. Карточка чертежа. Фонд 327, Опись 1, Дело 2741

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2741

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Чертеж орлоп-палубы. (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Чертеж опор дек палубы Брика Алимпа

Дата: б/д

Размер чертежа: 74,2 х 25,3 см.

Масштаб 1:48

Примечание: Чертеж подписан корабельным мастером Стоке.

12. Карточка чертежа. Фонд 327, Опись 1, Дело 2742

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Чертеж орлоп-палубы. (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Чертеж опор дек палубы Брика Олимпа

Дата: б/д

Размер чертежа: 70 х 28,2 см.

Масштаб 1:48

Примечание: Чертеж подписан корабельного мастера помощником 12-го класса Пожарским

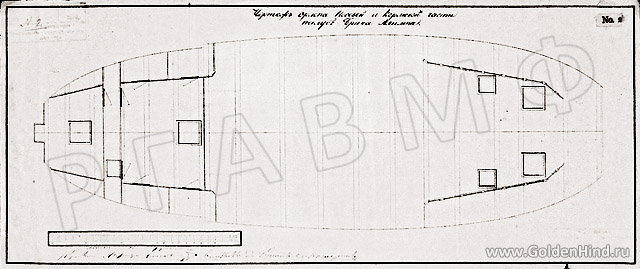

13. Карточка чертежа. Фонд 327, Опись 1, Дело 2743

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2743

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Чертеж носовой и кормовой частей орлоп-палубы. (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Чертеж орлопа носовой и кормовой части палуб Брика Алимпа

Дата: 1816 г.

Размер чертежа: 56,5 х 23,7 см.

Масштаб 1:48

Примечание: Чертеж подписан корабельным мастером Стоке.

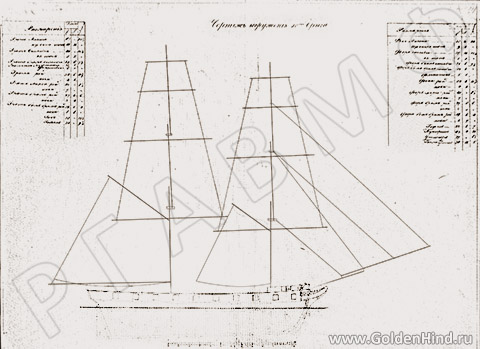

14. Карточка чертежа. Фонд 327, Опись 1, Дело 2744

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2744

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Чертеж рангоута и парусов. (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Чертеж вооружения 20-пуш. Брига

Дата: б/д

Размер чертежа: 75,3 х 54,8 см.

Масштаб 1:96

Примечание: В РГАВМФ этот чертеж числится как чертеж Олимпа. Однако, данный чертеж полностью повторяет чертеж 2682 (на котором явно указано - Диомид). Кроме того длина палубы на данном чертеже - 100ф (у Олимпа - 98ф10д)

15. Карточка чертежа. Фонд 327, Опись 1, Дело 2745

Название Дела (чертежа) в Описи: 20-пушечный бриг Олимп. (98ф 10д — 30ф 8д — 12ф 10д). Боковой чертеж надводной части корпуса. (Констр. Стоке и Зенков, строитель Стоке)

Заголовок чертежа: Чертеж Брика Алимпа, строенного на Охте

Дата: б/д

Размер чертежа: 79,5 х 26,3 см.

Масштаб 1:48

Примечание: Чертеж подписан корабельным мастером Стоке.

16. Карточка чертежа. Фонд 327, Опись 1, Дело 2860

Название Дела (чертежа) в Описи: Типовой 20-пушечный бриг Олимп. (98ф 10д — 30ф 12д — 12ф 10д). Общий чертеж. Копия. (Констр. Стоке)

Заголовок чертежа: Чертеж Брига Олимп 20-пушечного. Копия

Дата: 1826 г.

Размер чертежа: 94,5 х 34.6 см.

Масштаб 1:48

Примечание: «По сему чертежу построить на Охте два Брига из соснового леса» (НМШ Моллер 2-й)

17. Карточка чертежа. Фонд 327, Опись 1, Дело 2861

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2861

Название Дела (чертежа) в Описи: Типовой 20-пушечный бриг Олимп. (98ф 10д — 30ф 12д — 12ф 10д). Общий чертеж. (Констр. Стоке)

Заголовок чертежа: Чертеж 20-пуш. Брига Олимп

Дата: 1823 г.

Размер чертежа: 101,2 х 34,4 см.

Масштаб 1:48

Примечание: «Орудий полагается 24-х фуновых карронад числом 20, на сторону по десяти»

18. Карточка чертежа. Фонд 327, Опись 1, Дело 2862

Название Дела (чертежа) в Описи: Типовой 20-пушечный бриг Олимп. Чертеж растянутого набора. (Констр. Стоке)

Заголовок чертежа: Чертеж растянутого набора 20-пуш. Брига Олимп

Дата: 1828 г.

Размер чертежа: 87,4 х 32,4 см.

Масштаб 1:48

19. Карточка чертежа. Фонд 327, Опись 1, Дело 2863

Название Дела (чертежа) в Описи: Типовой 20-пушечный бриг Олимп. Чертеж растянутой обшивки. (Констр. Стоке)

Заголовок чертежа: Чертеж растянутой обшивки 20-пуш. Брига Олимпа

Дата: 1828 г.

Размер чертежа: 86,7 х 30,6 см.

Масштаб 1:48

Примечание: Расшивка борта. Сколько, где, какие болты крепления обшивки.

20. Карточка чертежа. Фонд 327, Опись 1, Дело 2864

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2864

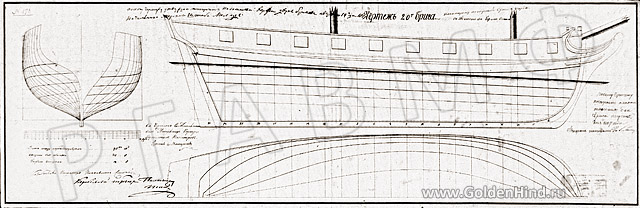

Название Дела (чертежа) в Описи: Типовые 20-пушечные бриги Олимп, Охта и Усердие. (98ф 10д — 30ф 12д — 12ф 8д). Общий чертеж. (Констр. Стоке и Исаев)

Заголовок чертежа: Чертеж 20-пуш. Брига

Дата: 1827 г.

Размер чертежа: 101,7 х 33,1 см.

Масштаб 1:48

Примечание: Дописано : «По коему построены Охта и Усердие с такого же Брига Олимп»

21. Карточка чертежа. Фонд 327, Опись 1, Дело 2865

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2865

Название Дела (чертежа) в Описи: Типовые 20-пушечные бриги Олимп, Охта и Усердие. (98ф 10д — 30ф 12д — 12ф 8д). Общий чертеж. Копия. (Констр. Стоке и Исаев)

Заголовок чертежа: Чертеж 20-пуш. Брига, по которому построены Охта и Усердие с такого же Брига Олимп.

Дата: 1827 г.

Размер чертежа: 108,5 х 34.9 см.

Масштаб 1:48

Примечание: «По сему построить на Охте 2 брига» (27.08.1827 Моллер)

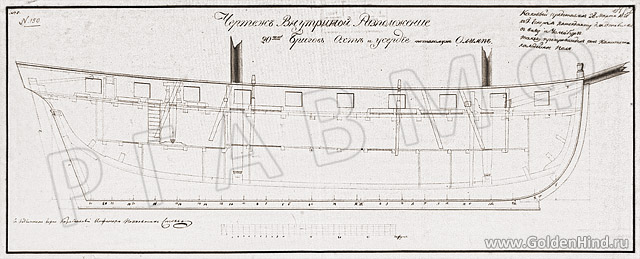

22. Карточка чертежа. Фонд 327, Опись 1, Дело 2866

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2866

Название Дела (чертежа) в Описи: Типовые 20-пушечные бриги Олимп, Охта и Усердие. Чертеж внутреннего расположения. Копия.

Заголовок чертежа: Чертеж внутреннего расположения 20-пуш. Бригов Охта и Усердие по такому же Олимп

Дата: 1828 г.

Размер чертежа: 75 х 30,4 см.

Масштаб 1:48

23. Карточка чертежа. Фонд 327, Опись 1, Дело 2867

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2867

Название Дела (чертежа) в Описи: Типовые 20-пушечные бриги Олимп, Охта и Усердие. Чертеж носовой и кормовой частей орлоп-палубы. Копия.

Заголовок чертежа: Чертеж орлопа носовой и кормовой частей палуб Бригов Охта и Усердие по такому же Олимп

Дата: 1828 г.

Размер чертежа: 62,8 х 30,7 см.

Масштаб 1:48

24. Карточка чертежа. Фонд 327, Опись 1, Дело 2868

Чертеж брига Олимп. РГАВМФ ф.1, оп.1, д.2868

Название Дела (чертежа) в Описи: Типовые 20-пушечные бриги Олимп, Охта и Усердие. Чертеж опер-дека. Копия.

Заголовок чертежа: Чертеж опер дек палубы Бригов Охта и Усердие по такому же Олимп.

Дата: 1828 г.

Размер чертежа: 67,6 х 29,7 см.

Масштаб 1:48
