Карточка корабля

Бриг Орфей

Бриг Орфей. А.В. Карелов

Бриг Орфей. А.В. Карелов

Артиллерийское вооружение:24 орудий(ия)
Главные размерения:Длина (как правило!) - между перпендикулярами
ширина (как правило!) - без обшивки
в некоторых случаях вместо глубины интрюма - осадка...
длина: 30.5 м, ширина: 9.1 м, глубина интрюма: 3.9 м
(100ф - 30ф - 12ф 9д)
Место постройки:Николаев
Корабельный мастер:А. И. Мелихов
Заложен:Все даты приведены по ст.стилю21.09.1820
Спущен на воду:(или вошел в состав флота для кораблей захваченных у неприятеля или купленных)
Все даты приведены по ст.стилю
03.06.1821
Был введен в состав Черноморского (Азовского) Флота
Дата исключения из списков флота:Все даты приведены по ст.стилю1836

История брига Орфей

В 1821–1827 находился в практических плаваниях в Черном море.

Участвовал в войне с Турцией 1828–1829. С июня 1828 находился у западных берегов Черного моря, оказывая содействие русской армии. 8 июля, поддерживая атаку войск на Кюстендже, бриг стал на шпринг на расстоянии ружейного выстрела, и в течение 5,5 ч вел огонь по противнику, после чего крепость капитулировала. Потери составили: 4 убитых, 24 раненых. Бриг получил 66 пробоин, были повреждены рангоут и такелаж. -Орфей- ушел для ремонта в Одессу, а 16 августа с отрядом прибыл к Варне, где находился флот. 25 августа вышел в крейсерство к пр-ву Босфор, но, получив повреждения во время шторма, 9 сентября вернулся к Варне, а 14 сентября ушел в Севастополь для ремонта. В декабре 1828 ходил в пр-в Босфор под парламентерским флагом с вице-канцлером К.В. Нессельроде на борту.

С апреля 1829 находился с эскадрой у Сизополя, периодически выходя в крейсерство к пр-ву Босфор. 4 мая взял в плен 3 турецких судна и привел их в Сизополь, а 18 мая потопил 2 турецких судна. С 3 июня по 4 июля ходил в крейсерство к Синопу, потопил турецкое судно. 8 июля в составе эскадры адмирала А.С. Грейга подошел к Мессемврии, 10 июля участвовал во взятии крепости, встал с южной стороны, чтобы не допустить бегства турок на гребных судах в Ахиолло. 11 июля высадил в Ахиолло десант, который взял в плен гарнизон, захватил 13 пушек и много запасов. 21 июля вместе с фрегатом -Поспешный- высадил десант в г. Василико. 7 августа в составе отряда капитан-лейтенанта К.Н. Баскакова подошел к Инаде и после обстрела укреплений высадил десант, взявший крепость, затем ходил в Мидию и Бургас. 16 сентября ушел из Мессемврии в Одессу, а потом в Севастополь.

В 1830 и 1831 в составе отрядов действовал у Кавказского побережья. 8.7.1830, находясь в составе отряда капитан-лейтенанта С.А. Стерленгова, участвовал в высадке десанта в Гагры. 13–18.8.1830 огнем орудий содействовал войскам в отражении нападения горцев на Гагры.

В 1832–1834 занимал брандвахтенный пост в Севастополе.

Разобран в 1836.

Командиры брига

Г.А. Папахристо (1821–1825), Ф.И. Горбаненко (1826), Я.Я. Шостенко (1827), Е.И. Колтовской (с 1828 до 17.7.1829), Н.А. Власьев (с 17.7.1829 до июня 1832), С.И. Скарятин (с июня 1832), Н.А. Деантуани (1833–1834)

Для справки:

Информация о бриге:

А. Сацкий. Черноморские бриги "Меркурий", "Орфей" и "Ганимед". Ж-л Судостроение и судоремонт, №2 2003 г.

Архивные данные (РГАВМФ) - показать список

Дополнительно:

В Списках... Ф.Ф. Веселаго приводятся такие данные для этого брига:
Размеры (в футах) Конвертировать в метры Размеры (в метрах) Конвертировать в футы
Внимание! Для работы с конвертером необходимо, чтобы в Вашем браузере была включена поддержка JavaScript. Если Вы читаете это предупреждение, поддержку JavaScript Вы (видимо) выключили... Конвертер работать не будет.

Число орудий: 24
Длина: 100ф 30.48 м
Ширина: 30ф 9.14 м
Глубина интрюма: 12ф 9д 3.89 м


(Из интернет-публикаций А.М. Глебова):
В записях адмирала А.С. Грейга -Сметы, ведомости и таблицы по конструкции 20-пушечных бригов "Ганимед", "Меркурий", "Орфей"- (РГАВМФ, Ф.8, Оп.1, Д.359) приведены такие данные для брига Орфей (по обмеру в мае 1829 г.):

Длина по палубе: 96ф 9д 29.49 м
Ширина с обшивкою: 28ф 11д 8.81 м

Пропорции и размеры рангоута

В вышеназванном документе А.С. Грейга приведены коэффициенты рангоута (столб.2). Длина мачт и стеньг получена путем перемножения коэффициента на ширину корабля, длина реев - коэффициента на длину по палубе( столб.3). Коэфициенты для топов и ноков - доли соответствующих деревьев. Длина бом- и бом-брам-стеньг по ванты.
  Коэффициент Длина
Бушприт 1.47 42' 5⅞" 12.95 м
Утлегарь 1.23 35' 6⅝" 10.84 м
Фок мачта 2.19 63' 3⅝" 19.29 м
ее топ 0.15 9' 6" 2.89 м
Грот-мачта 2.46 71' 1¼" 21.67 м
ее топ 0.15 10' 8" 3.25 м
Стеньги 1.23 35' 6⅝" 10.84 м
их топы 0.14 5' 1.52 м
Брам-стеньги 0.615 17' 9¼" 5.42 м
Бом-брам-стеньги 0.42 12' 1⅝" 3.70 м
Реи
Реи 0.54 52' 3" 15.92 м
их ноки 0.08 4' 2¼" 1.27 м
Марса-реи 0.45 43' 6½" 13.27 м
их ноки 0.08 3' 5¾" 1.06 м
Брам-реи 0.29 28'  ¾" 8.55 м
их ноки 0.08 2' 3" 0.68 м
Бом-брам-реи 0.24 23' 2⅝" 7.08 м
их ноки 0.08 1' 10¼" 0.57 м
Грота-гафель 0.38 36' 9¼" 11.21 м
Гик 0.58 56' 1⅜" 17.10 м

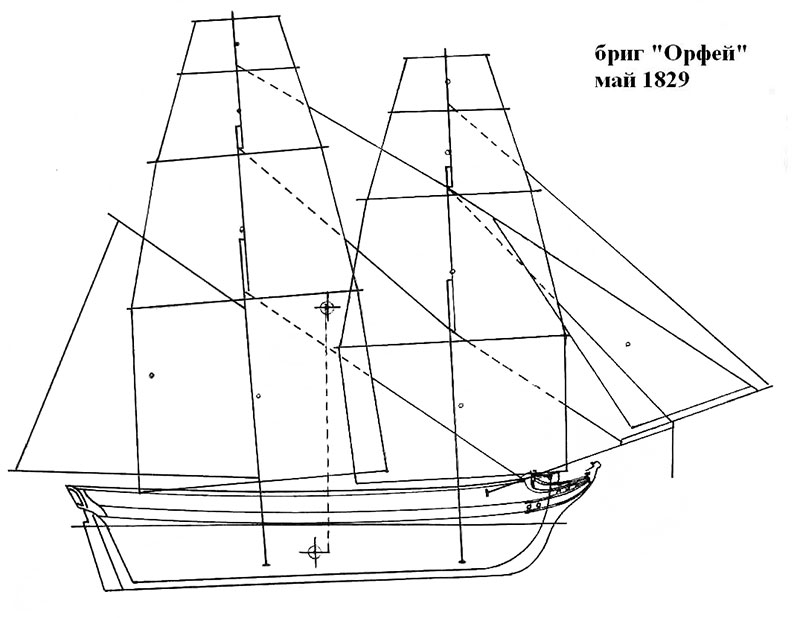

Чертеж парусного вооружения брига Орфей

Чертеж парусного вооружения брига Орфей 1821 г. (Прорисовка А.М. Глебова)
