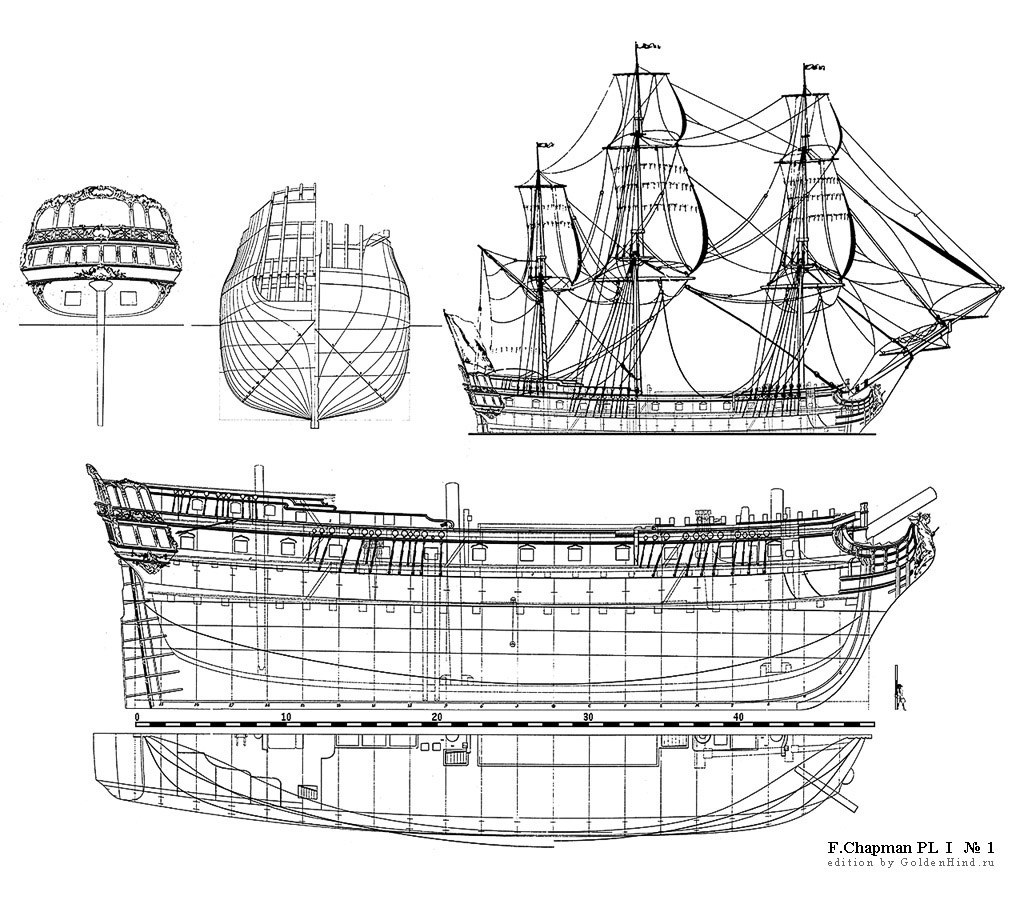

Лист Альбома, № чертежа: | I, 1 |
Относится к разделу: | Коммерческие корабли |
Тип конструкции корпуса: | Fregat (шв.), Fregate (фр.), Frigat (англ.) |
Главные размерения: | длина - 48.69 м, ширина - 12.62 м, осадка - 6.73 м |
Парусное вооружение: | корабль |
Рангоут
(все размеры указаны в метрах)
- | Грот | Фок | Бизань | Бушприт | |||||||
Мачта | Стеньга | Брам-стеньга | Мачта | Стеньга | Брам-стеньга | Мачта | Стеньга | Бушприт | Утлегарь | ||
Мачта/стеньга | Длина | 30.05 | 17.37 | 9.5 | эзельгофт фок-мачты на 1.58 м. ниже эзельгофта грот-мачты | 15.66 | 8.46 | эзельгофт бизань-мачты на 4.16 м. ниже эзельгофта грот-мачты | 12.62 | 14.1 | н/д |
Диаметр | 0.85 | 0.46 | 0.23 | 0.8 | 0.43 | 0.21 | 0.56 | 0.31 | 0.83 | 0.35 | |
Длина топа | 4.16 | - | - | 3.74 | - | - | 3.12 | - | - | - | |
Высота лонг-салингов | 0.35 | 0.15 | - | 0.33 | 0.14 | - | 0.21 | - | - | - | |
Реи | Длина | 25.24 | 20.11 | 13.95 | 22.71 | 17.96 | 12.62 | 17.67 | 14.55 | 17.81 | 12.54 |
Диаметр | 0.53 | 0.38 | 0.19 | 0.48 | 0.34 | 0.17 | 0.31 | 0.28 | 0.31 | 0.19 |
