Architectura navalis mercatoria Ф. Чапмена. Информация о чертеже.

Чертеж LV - 9

французский фрегат La Sirenne
Лист Альбома, № чертежа:LV, 9
Относится к разделу:Некоторые виды судов, используемые различными странами
Главные размерения:длина - 38.97 м, ширина - 10.19 м, осадка - 4.60 м
Парусное вооружение:корабль

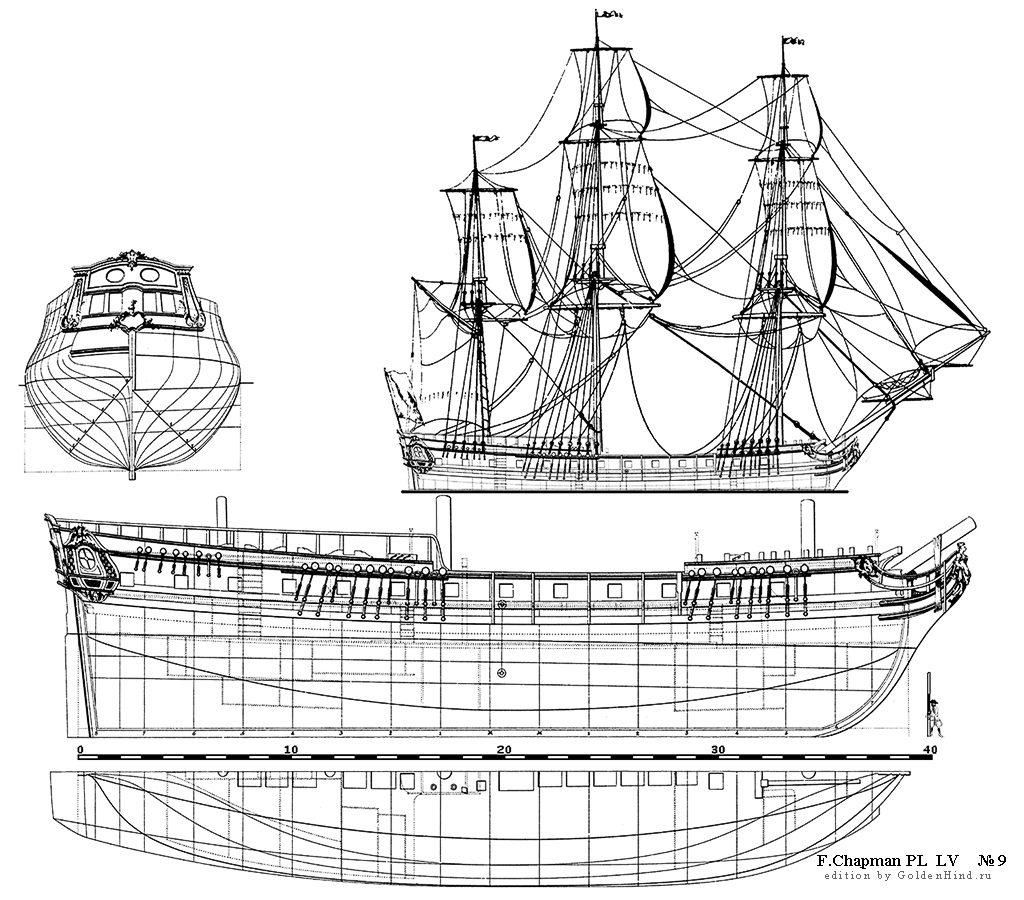

Теоретический чертеж LV 9 - корабль. Architectura navalis mercatoria Ф. Чапмена

Вооружение

Общее
кол-во
орудий
Из нихФальконетыВысота от воды
до порта
На палубеНа квартердеке и форкастле
Кол-воКалибрКол-воКалибрКол-воКалибр
342698 400-
