Architectura navalis mercatoria Ф. Чапмена. Информация о чертеже.

Чертеж XXXIX - 9

Лист Альбома, № чертежа:XXXIX, 9
Относится к разделу:Каперские корабли
Главные размерения:длина - 25.24 м, ширина - 6.83 м, осадка - 2.87 м
Парусное вооружение:кэч-гукер

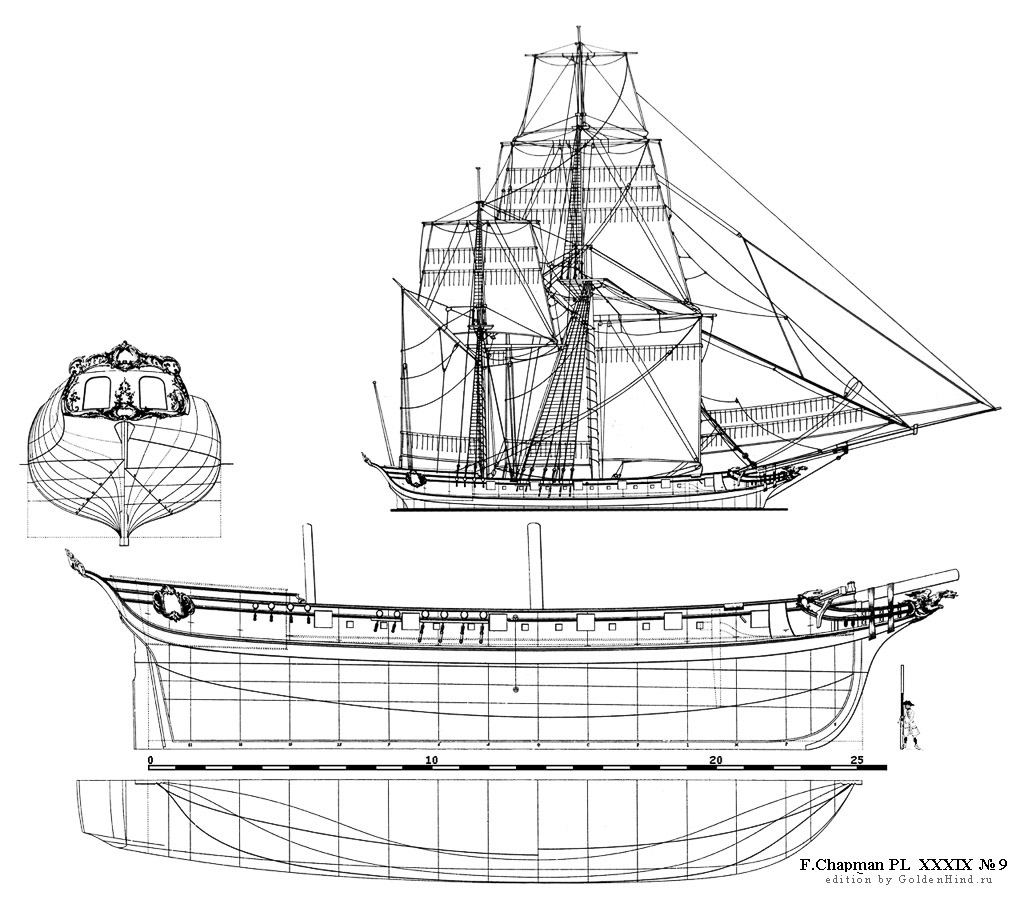

Теоретический чертеж XXXIX 9 - кэч-гукер. Architectura navalis mercatoria Ф. Чапмена

Вооружение

Общее
кол-во
орудий
Из нихФальконетыВысота от воды
до порта
На палубеНа квартердеке и форкастле
Кол-воКалибрКол-воКалибрКол-воКалибр
121240 0001.19
